Compacto HBc

Sistema HBc

O HBc é um sistema de barramento blindado tipo barra colada, com invólucro de alumínio
estrutural e grau de proteção IP55, desenvolvido para aplicações em ambientes industriais,
prediais e comerciais que exigem alta performance, leveza e segurança.

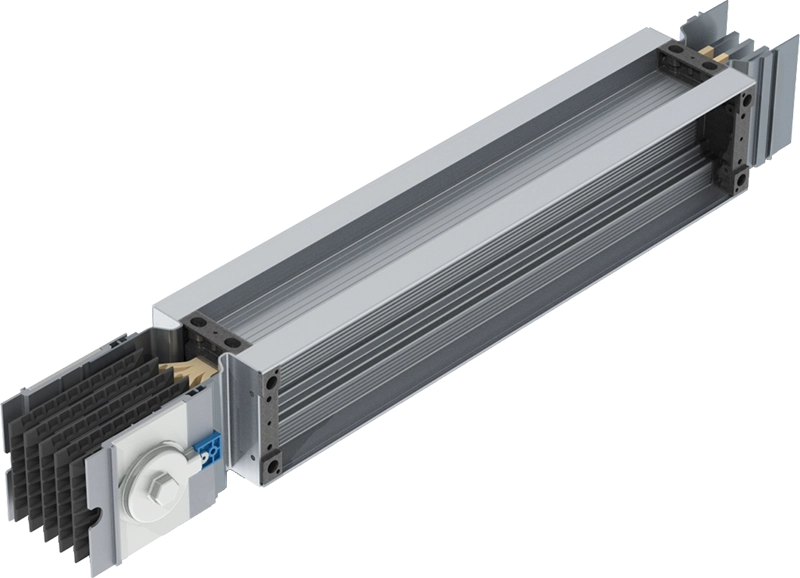

Elementos - Retos – ER

Para o transporte de energia. Comprimentos padrão: 1m, 2m, 3m e 4m. Possibilidade
de fornecimento de elementos com comprimento especial, conforme projeto.
Fornecido com bloco de junção.

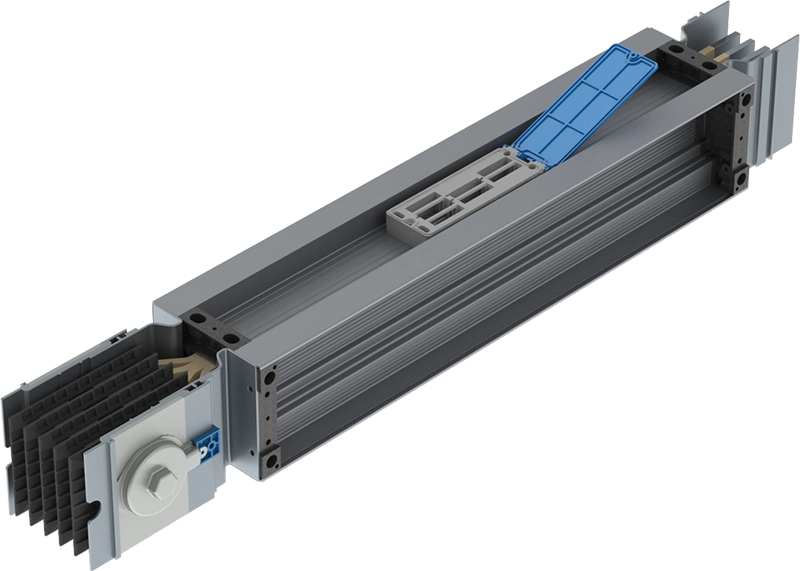

Elementos de Derivação – ED

Destinados à derivação ou distribuição de energia,
através de tomadas para a inserção de cofres tipo plug-in.

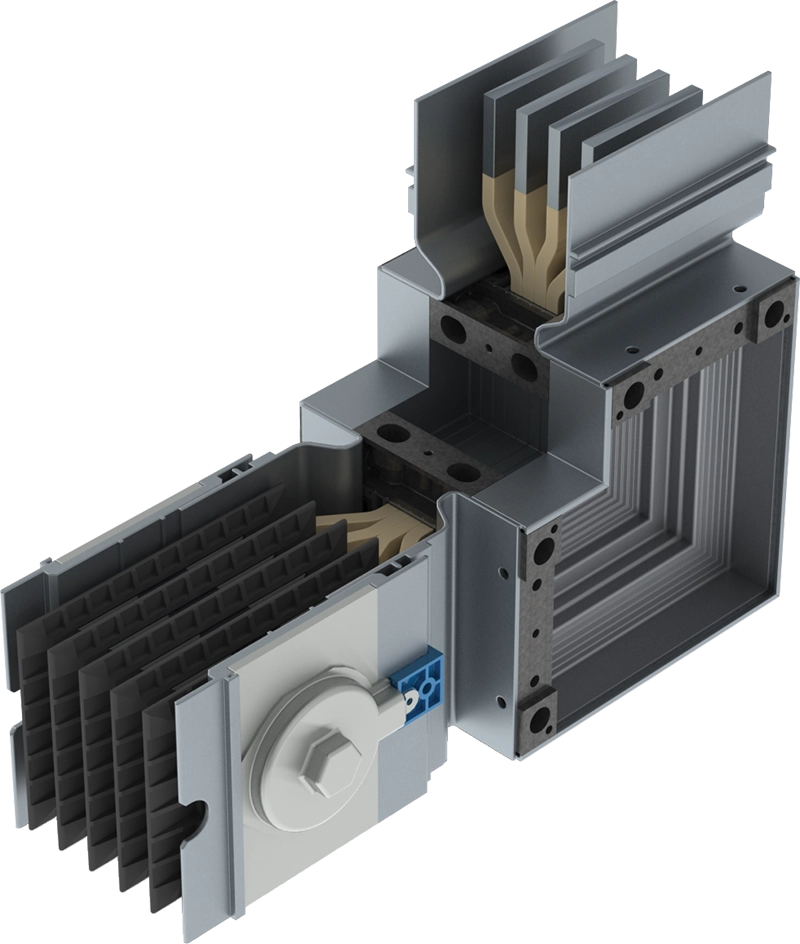

Cotovelos – CT

Elementos destinados à alteração na direção do barramento blindado em 90°.
Disponibilizados nas versões: horizontais para a esquerda ou direita, verticais
para cima ou para baixo. Adequação de comprimentos ao projeto.

Elementos Ze – ZE

Utilizados em desvios de obstáculos, tanto horizontais quanto verticais.
Fabricado em qualquer dimensão, sob projeto.

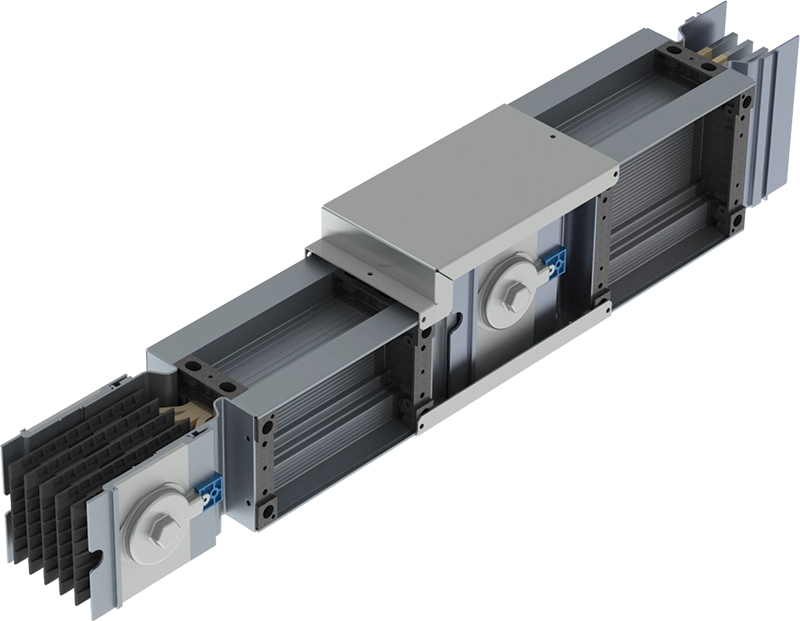

Elementos de Redução – RE

Aplicáveis ao longo do caminho do barramento onde houver a necessidade de redução da capacidade de condução.

Elementos Te – TE

Utilizados onde se deseja estabelecer bifurcações no sistema de barramento.
Atende a qualquer necessidade de caminho.

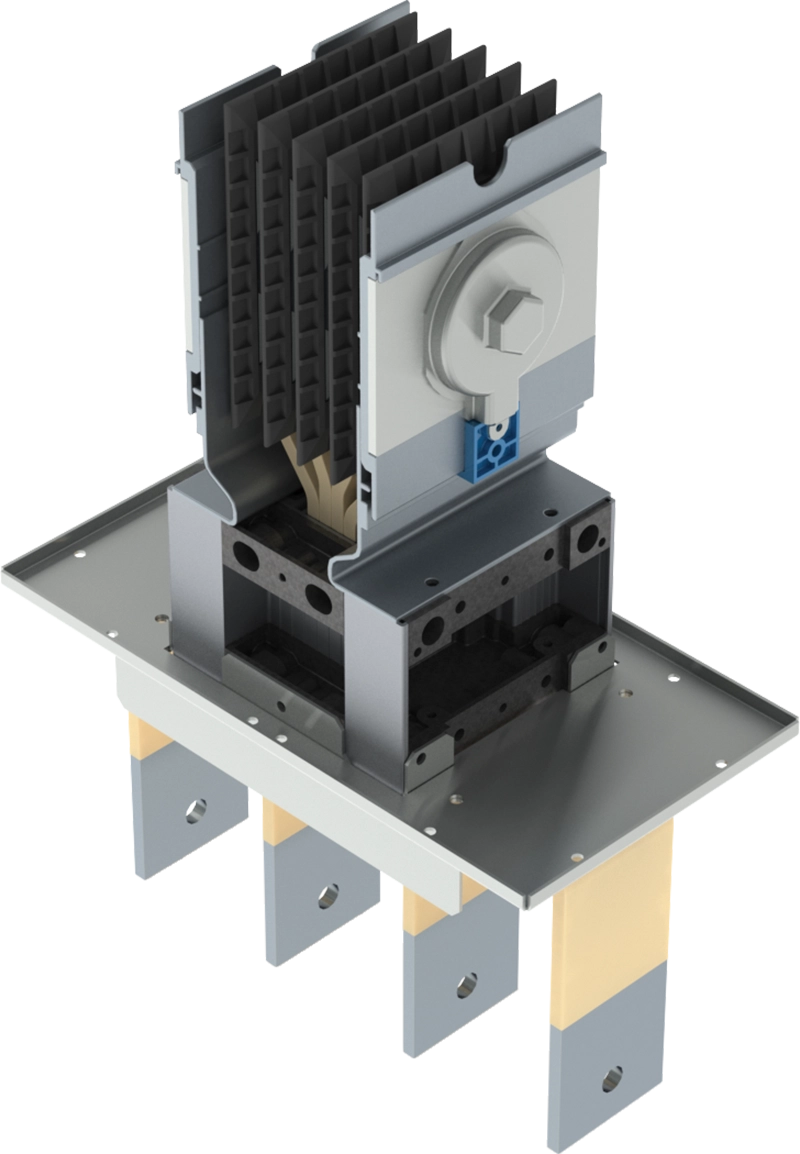

Flanges para Painéis – FLP

Elementos utilizados na conexão do painel ao barramento blindado.

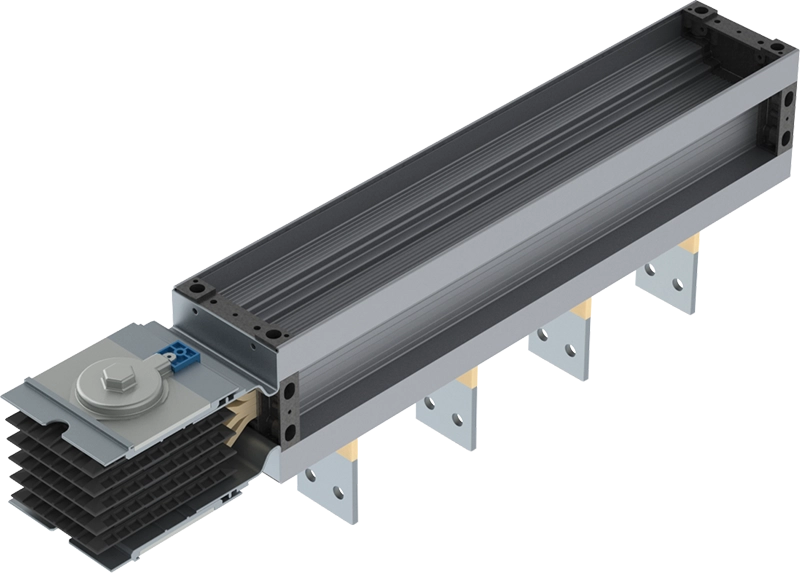

Flanges para transformador – FLT

Possibilitam a alimentação do barramento blindado através da conexão com o trafo.

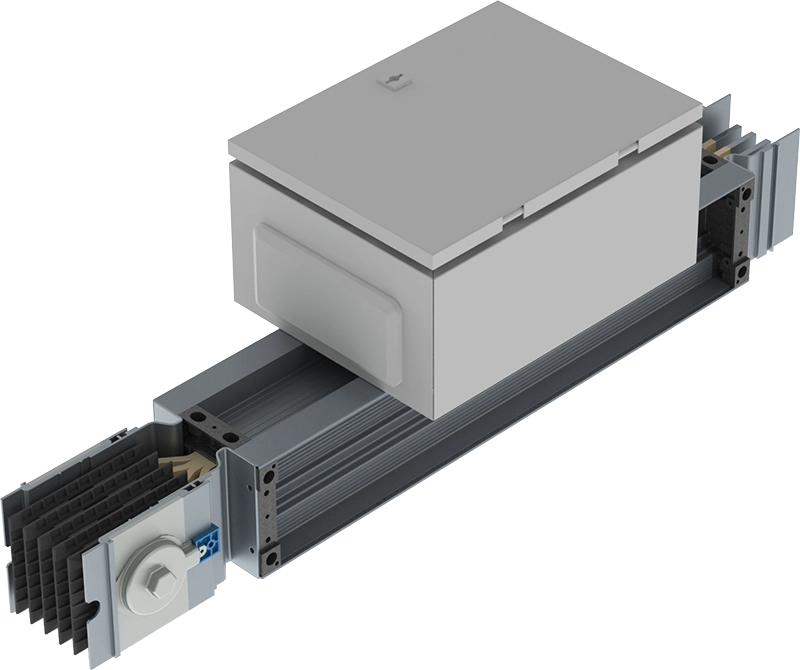

Cofres de Derivação – CD

Cofres tipo plug-in conectados diretamente nas tomadas do elemento ED.
Utilizados para alimentação e proteção de cargas. Podem ser montados com chaves,
bases para fusíveis ou disjuntores, ou de acordo com a necessidade do cliente.
Disponíveis em 160A, 250A ou 400A.

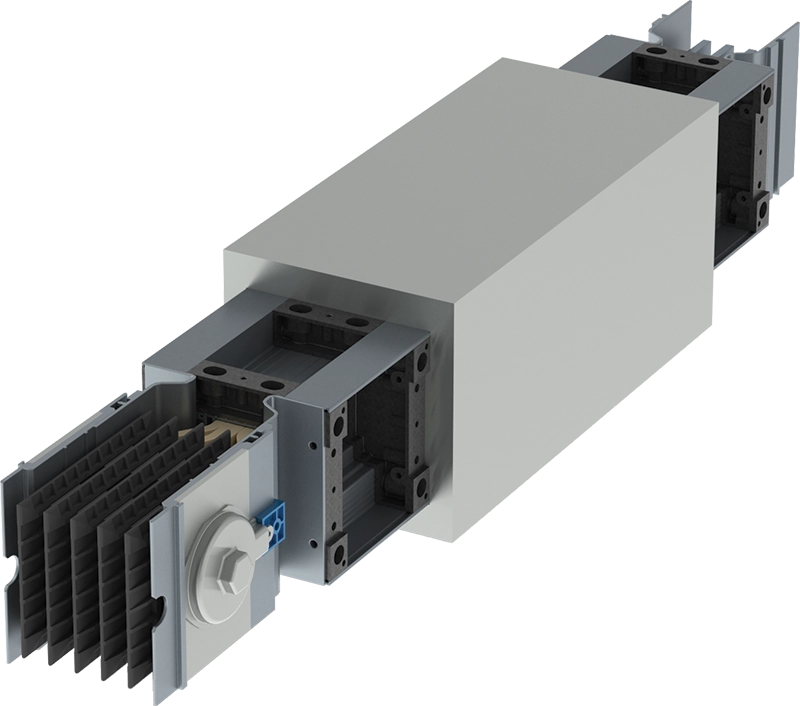

Juntas de Dilatação – JD

As Juntas de Dilatação devem ser inseridas nos circuitos de barramento blindado a cada 40m para a compensação da expansão e retração dos elementos.
Os Elementos de Transposição são utilizados onde se faz necessária a inversão de fases.

Elementos de Transposição de Fases – TF

As Juntas de Dilatação devem ser inseridas nos circuitos de barramento blindado
a cada 40m para a compensação da expansão e retração dos elementos.
Os Elementos de Transposição são utilizados onde se faz necessária a inversão de fases.

Mais informações

Barramento blindado HB

O barramento blindado da HB revoluciona o sistema de distribuição de energia através de barras. Sistema super compacto – HBC – composto por estrutura em alumínio anodizado, barras coladas com duplo sistema de isolação e junções de elementos que facilitam e asseguram a montagem correta na instalação.

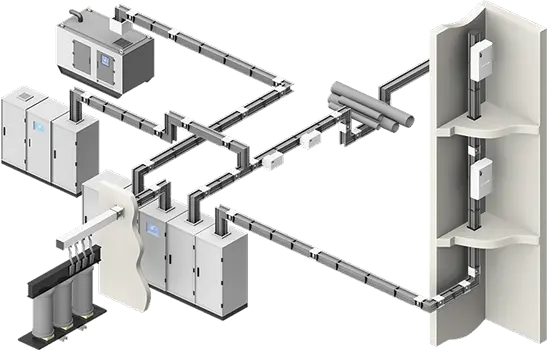

Aplicações

• Indústrias, hospitais, shopping centers e edifícios residenciais
• Ligações entre transformadores, geradores e quadros de distribuição
• Distribuição de energia em prumadas de prédios, lojas, carregadores veiculares e cargas críticas

Vantagens

• Instalação prática, rápida e limpa (sem poluição visual)
• Economia de espaço nos painéis e layout flexível
• Carcaça em alumínio resistente a ambientes agressivos e com função de aterramento
• Menor custo de instalação em relação aos cabos elétricos
• Não requer “fire stop” em aplicações verticais
• Permite previsão de tomadas em pontos estratégicos do projeto
• Homologado por todas as concessionárias de energia do Brasil

Características Técnicas

• Corrente nominal: 400A a 6000A
• Condutores em alumínio 6101 ou cobre, com estanhagem integral (proteção anticorrosiva)
• Tensão nominal de operação: até 1000V
• Isolamento de impulso: 12kV
• Grau de proteção: IP55
• Baixa impedância: ideal para conexões entre transformadores e painéis
• Conexões e blocos de emenda pré-montados de fábrica
• Sistema leve, compacto e de fácil manuseio
• Produto testado 100% antes da entrega
• Ensaios de tipo e rotina conforme IEC 61439-6 / NBR

Instalação

Instalação simples, rápida, segura e com sistema anti-falha incorporado nas junções dos elementos. O encaixe das barras é guiado, levando a uma perfeita conexão. Para sistemas de maior capacidade de condução (mais pesados), uma simples alavanca facilita a montagem dos elementos.

CAIXAS ou COFRES DE DERIVAÇÃO de até 400A com sistema plug-in podem ser inseridos ou retirados com o barramento blindado energizado. O sistema de plug-in é composto por garras onde, na inserção, o terra é o primeiro a ser conectado e, na extração, o último a desconectar.

Barras condutoras

BARRAS CONDUTORAS com cantos arredondados, em cobre eletrolítico ou em alumínio, estanhadas. Dupla isolação com fita e filme de poliéster, garante um excelente desempenho. O sistema de barras coladas assegura economia de espaço, baixa impedância e, consequentemente, menores perda e queda de tensão por trecho.

Invólucro inovador

INVÓLUCRO (carcaça) inovador, em perfis de alumínio anodizado, proporciona instalações leves, seguras e propícias inclusive para ambientes mais agressivos. É indicado também como meio de aterramento. Design compacto com barras coladas tipo “sanduíche”. Sendo excelente condutor e ótimo dissipador, proporciona grande economia ao longo da vida útil da instalação. Com grau de proteção IP55, garante a confiabilidade mesmo em ambientes úmidos e com alto nível de sujeira acumulada.
