Sistema HBd
O barramento blindado com barra distanciada é uma solução robusta e eficiente,
desenvolvida para aplicações com corrente nominal de até 700 A, mantendo a reconhecida
qualidade dos produtos HB. Disponível nos graus de proteção IP-31 e IP-54,
é ideal para instalações que exigem desempenho, segurança e flexibilidade.

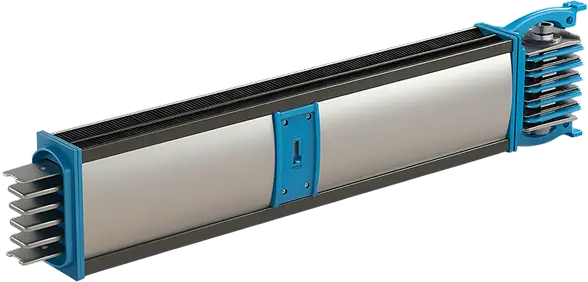

Elemento de Derivação – ED
O barramento blindado com barra distanciada é uma solução robusta e eficiente,
desenvolvida para aplicações com corrente nominal de até 700 A, mantendo a reconhecida
qualidade dos produtos HB. Disponível nos graus de proteção IP-31 e IP-54,
é ideal para instalações que exigem desempenho, segurança e flexibilidade.

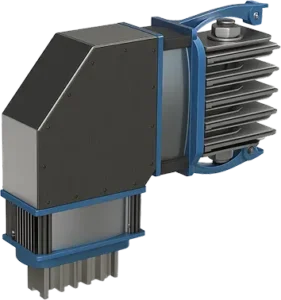

Cotovelos T1
O barramento blindado com barra distanciada é uma solução robusta e eficiente, desenvolvida para aplicações com corrente nominal de até 700 A, mantendo a reconhecida qualidade dos produtos HB. Disponível nos graus de proteção IP-31 e IP-54, é ideal para instalações que exigem desempenho, segurança e flexibilidade.

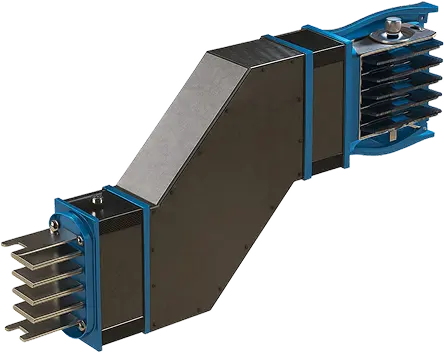

Elemento Z1
O barramento blindado com barra distanciada é uma solução robusta e eficiente,
desenvolvida para aplicações com corrente nominal de até 700 A, mantendo a reconhecida
qualidade dos produtos HB. Disponível nos graus de proteção IP-31 e IP-54,
é ideal para instalações que exigem desempenho, segurança e flexibilidade.

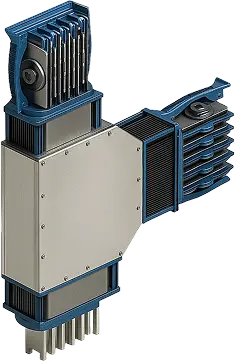

Elemento T1
O barramento blindado com barra distanciada é uma solução robusta e eficiente,
desenvolvida para aplicações com corrente nominal de até 700 A, mantendo a reconhecida
qualidade dos produtos HB. Disponível nos graus de proteção IP-31 e IP-54,
é ideal para instalações que exigem desempenho, segurança e flexibilidade.

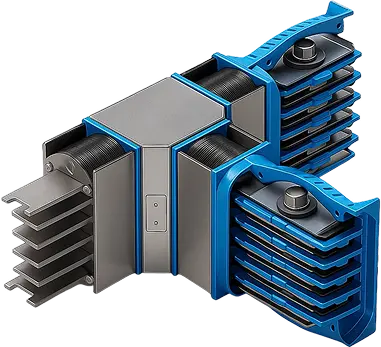

Elemento T2
O barramento blindado com barra distanciada é uma solução robusta e eficiente,
desenvolvida para aplicações com corrente nominal de até 700 A, mantendo a reconhecida
qualidade dos produtos HB. Disponível nos graus de proteção IP-31 e IP-54,
é ideal para instalações que exigem desempenho, segurança e flexibilidade.
Mais informações
Estrutura e condutividade
A estrutura em perfil extrudado de alumínio proporciona acabamento esteticamente superior e excelente condutividade elétrica, permitindo o uso do próprio invólucro como condutor de aterramento. A conexão do condutor terra é feita internamente nas junções, assegurando a continuidade elétrica e a proteção necessária.
Fixação otimizada
As abas laterais do invólucro podem ser perfuradas, facilitando a fixação do barramento ao suporte e também das caixas de medição diretamente à estrutura do barramento blindado.
Montagem simplificada
• Limitadores nas junções garantem o alinhamento perfeito entre os elementos.
• A tampa da junção permite acesso frontal aos parafusos Allen, dispensando o uso de contra chave para segurar as porcas.
• A montagem é intuitiva, reduzindo tempo e complexidade de instalação.
Flexibilidade de projeto
• Tomadas de derivação podem ser posicionadas conforme a necessidade, com suporte para plugues de até 400 A.
• Elementos ZE (de desvio) permitem curvas em ângulos variados, além do padrão de 90°, adaptando-se facilmente a diferentes layouts.
• Elementos TE têm dimensões compactas, ocupando o mesmo espaço do invólucro principal, sem exigir previsão de área adicional.
Características Técnicas
- Tomadas de derivação podem ser posicionadas conforme a necessidade, com suporte para plugues de até 400 A.
- Elementos ZE (de desvio) permitem curvas em ângulos variados, além do padrão de 90°, adaptando-se facilmente a diferentes layouts.
- Tensão nominal de operação: 690 V
- Tensão de isolamento: 1000 V
- Tensão nominal de impulso: 8 kV
- Frequência: 60 Hz
- Grau de proteção: IP-31 / IP-54
- Corrente nominal contínua.
- IP-54: até 500 A
- IP-31: até 700 A
- Número de condutores: 3P + N (carcaça)
Diferenciais Técnicos
- Grau de proteção IP-31 ou IP-54
- Invólucro em alumínio extrudado
- Utilização da carcaça como condutor de aterramento
- Continuidade do terra garantida nas junções
- Fixação facilitada pelas abas laterais perfuráveis
- Limitadores para perfeito encaixe entre elementos
- Acesso frontal aos parafusos Allen das junções
- Tomadas de derivação com flexibilidade de posicionamento
- Curvas adaptáveis a qualquer ângulo com elementos ZE
- Elementos TE não exigem espaço adicional
- Design moderno, harmônico e compatível com qualquer projeto arquitetônico
